大宏機電有限公司

矽鋼片自動沖剪線

CNC控制系統

一、設備說明:

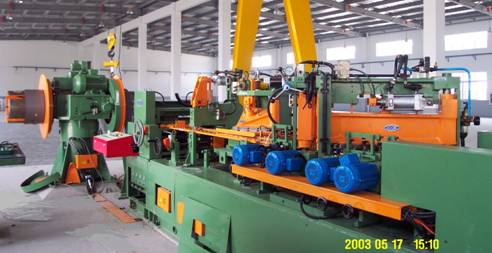

此生產線(如圖一)主要功能為將分條定寬度後之矽鋼片捲, 解捲經沖孔、V Notch及剪切成變壓器用之矽鋼片, 由於變壓器之容量大小及用途不同, 其形狀之變化相當多, 且由一邊送料在不同位置做沖孔、V Notch及剪切, 增加控制上之困難度。此設備原製造商為德國Georg公司,因CNC控制系統已老舊, 不易維修及不易找到備品, 因之更新CNC及電氣控制系統.

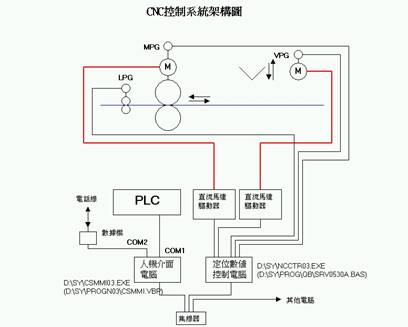

二、CNC控制系統架構

三、系統功能

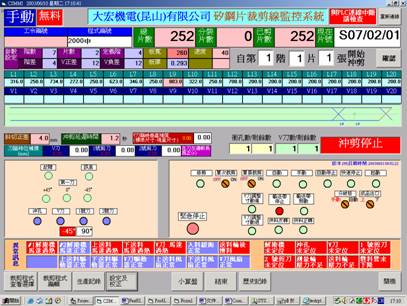

1. 主畫面有

1.1 選取沖剪程式

1.2 各類參數、補償值、校正值之設定

1.3 沖剪尺寸數量及開始點之設定

1.4 沖剪狀況之顯示

1.5 異常訊息之顯示

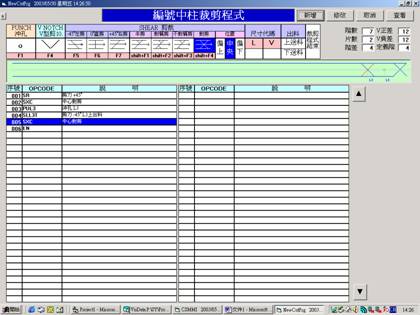

2.沖剪程式之編輯

2.1 完全圖形化之編輯方式,簡單容易

2.2 有新增、複製、修改、刪除及更名等功能

2.3 可配合需求做各類不同組合之形狀, 包含各類對稱或不對稱之切角

2.4 可設定階數階差片數等功能

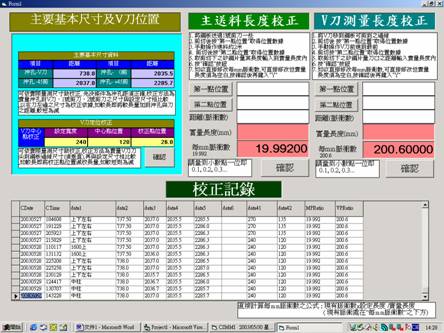

3. 校正功能

3.1 基本尺寸定位點之校正設定

3.2 主送料長度及V刀定位距離之校正設定

3.3 校正記錄

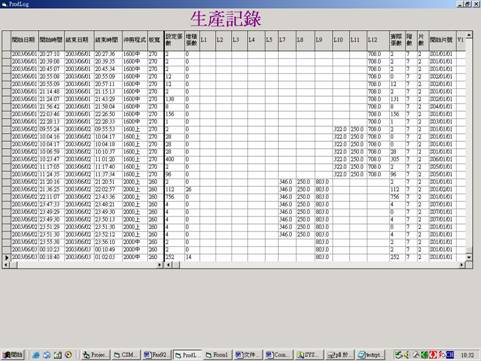

4. 生產記錄

4.1 沖剪作業過程經詳細記錄包含沖剪程式、工令、起迄時間、尺寸設定、沖剪數量等
